Make Me! Variable Lampe

Make Me! Variable Lampe

Diese Anleitung zeigt dir, wie du eine stilvolle Tisch- oder Deckenleuchte im Lasercutting-Verfahren selbst baust. Das Besondere daran: Die Lampe besteht aus mehreren, präzise ineinandergreifenden Lamellen, die nach dem bewährten Steck-Prinzip ganz ohne Klebstoff oder Schrauben auskommen. Keine Sorge, das klingt komplizierter als es ist – mit der richtigen Vorbereitung gelingt der Zusammenbau garantiert. Im Folgenden erhältst du eine klare Übersicht über die benötigten Materialien, die passenden Lasereinstellungen und eine verständliche Schritt-für-Schritt-Anleitung für die Montage, damit deine Leuchte sicher und stabil erstrahlt.

Die Kosten variieren je nach Mitgliedspaket und Material und liegen zwischen 18 bis 32 Euro. Wir haben eine Walnuss-Veneerplatte von Trotec verwendet.

Hängelampenabmessung (H x D): ~280mm x 200mm

Gesamtdauer:~4 h
Ungefähre Kosten:~32 €

Material

Lamellen:

  • 60x30cm Standardplatte

  • Stärke 3 mm (für 20 Lamellen)

  • Verschiedene Materialien sind im MakerSpace im SB-Shop erhältlich.

Kabel und Fassung:

Werkzeug

  • Lasercutter: Trotec Speedy 360 flexx oder 400

  • 3D-Drucker: Prusa MK4S oder Bambu Lab X1E oder Prusa XL

  • Superkleber

Schritt für Schritt

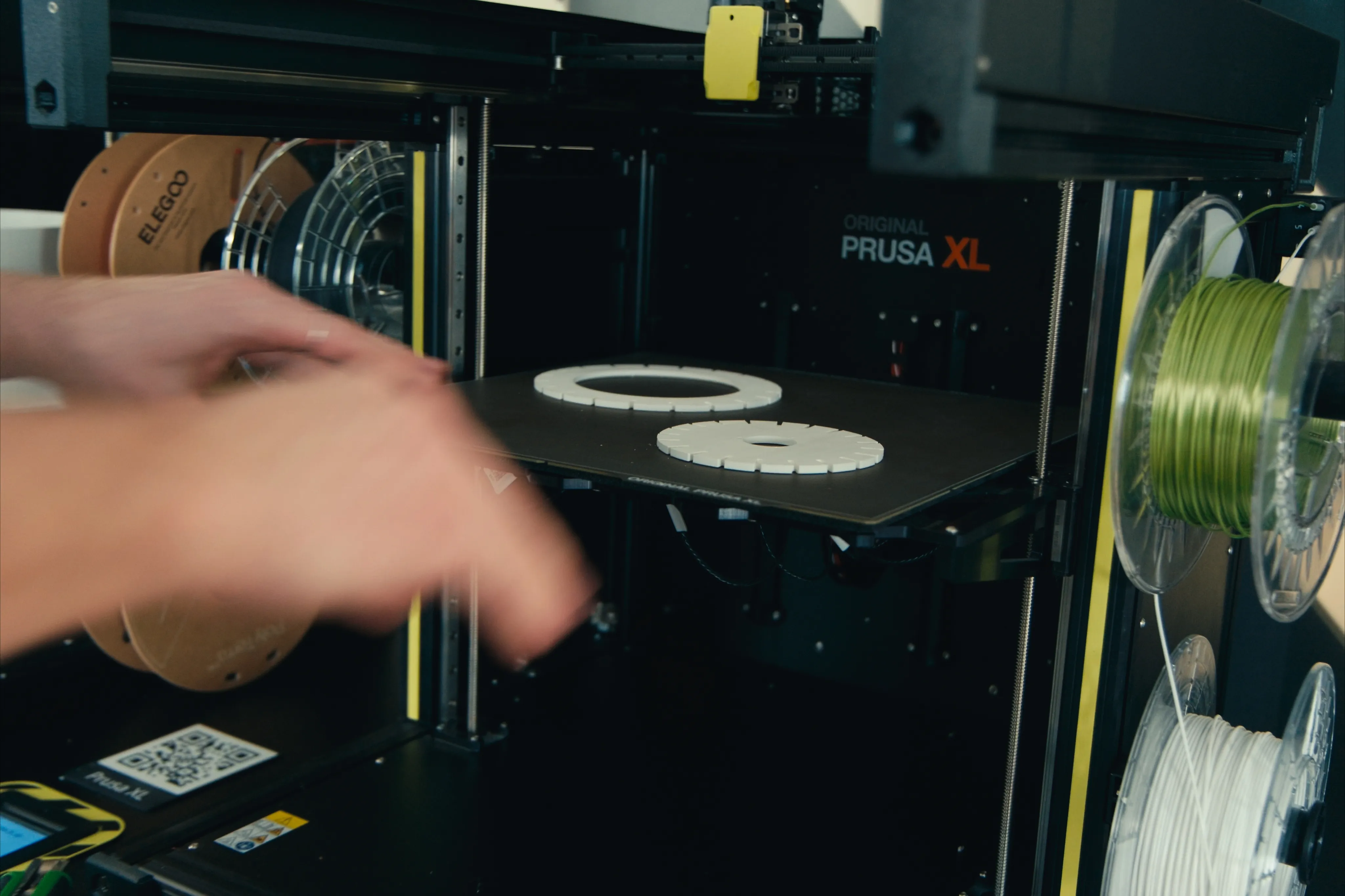

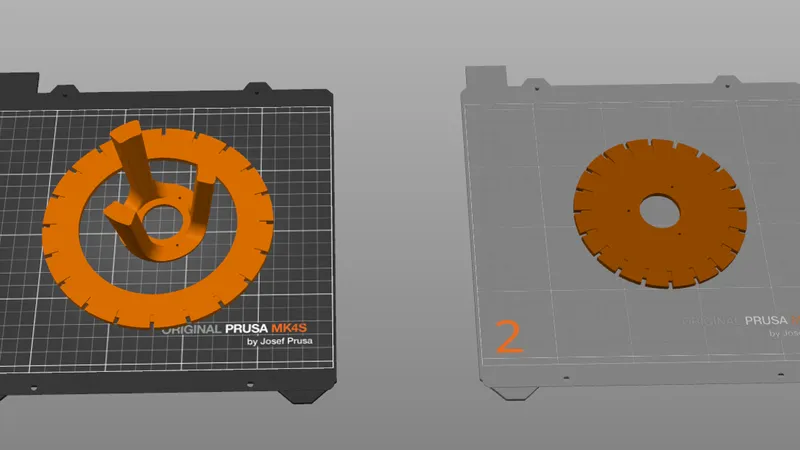

Boden und Deckel

Boden und Deckel

Um Boden und Deckel zu drucken, öffne zuerst die Projektdatei auf einem der PCs im Makerspace. Du findest sie unter O://Membershare/MAKE ME/01_Lampe

Infos zum Druck

  • Filamentverbrauch: ~90g

  • Druckzeit: ~2h50min

  • Druckkosten Prusa MK4S: ~4,85 Euro (FLEX Abo)

Slicereinstellungen

  • Gerät: Prusa MK4S (oder ähnlich)

  • Schichthöhe: 0.2mm

  • Filament: Generic PLA

  • Perimeter: 3

  • Infill: 15%

Lamellen

Lamellen

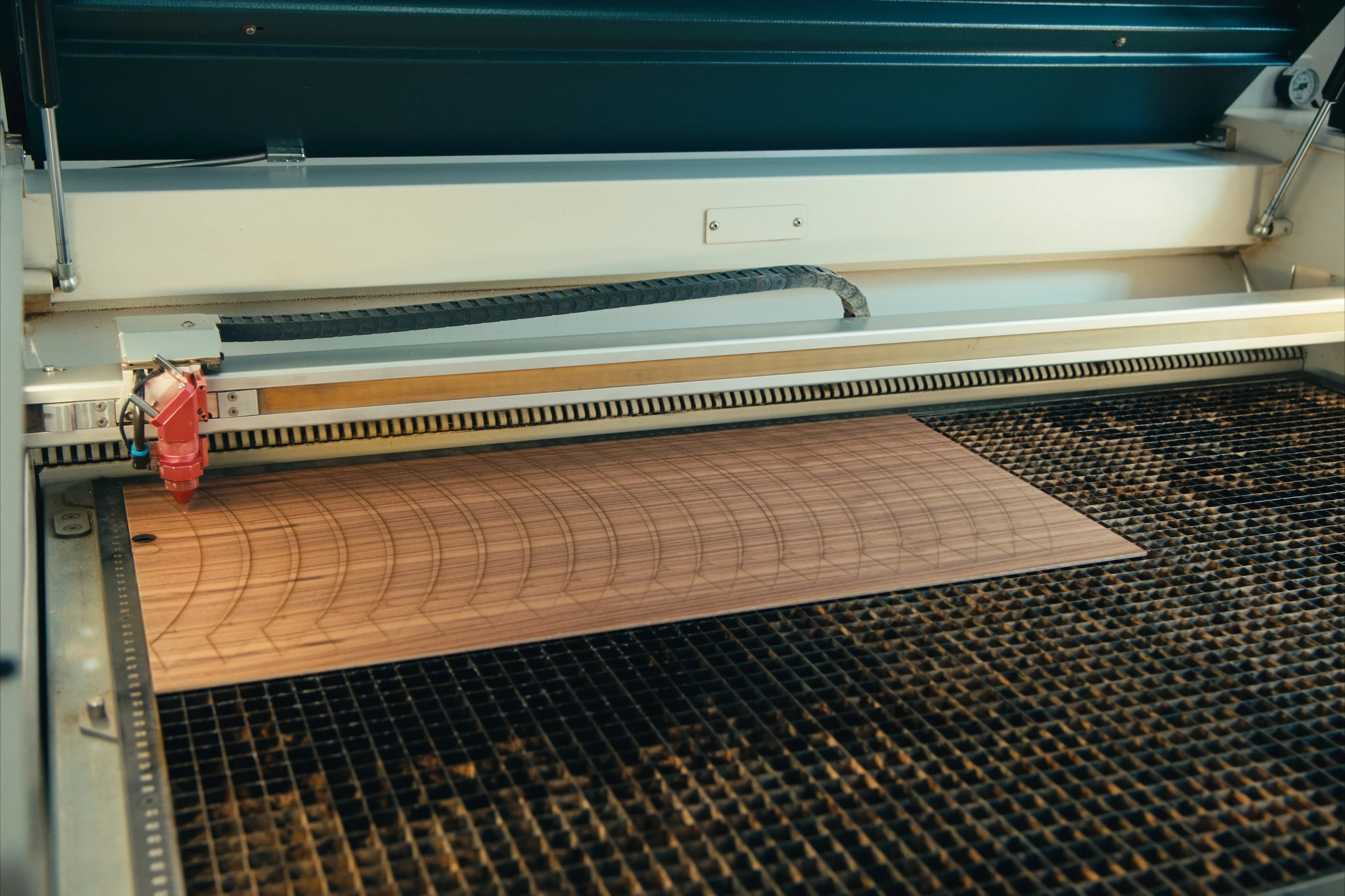

Für die Lamellen öffne zuerst die Projektdatei Lamellen_23mm_zwanzigLamellen.tld auf einem der PCs im Makerspace. Du findest sie unter O://Membershare/MAKE ME/01_Lampe

Bereite dein Lasermaterial vor. Du benötigst eine 3mm starke 60cmx30cm Platte.

Laserzeit:

  • Plywood: ~3min

  • Walnuss Veneer von Trotec: ~7min

  • Acryl: ~24min

Laserkosten (Flex Abo):

  • Plywoodplatte 4 Euro + Zeit am Laser 1,74 Euro

  • Walnuss Veneer 16,10 Euro + Zeit am Laser 4,06 Euro

Step image

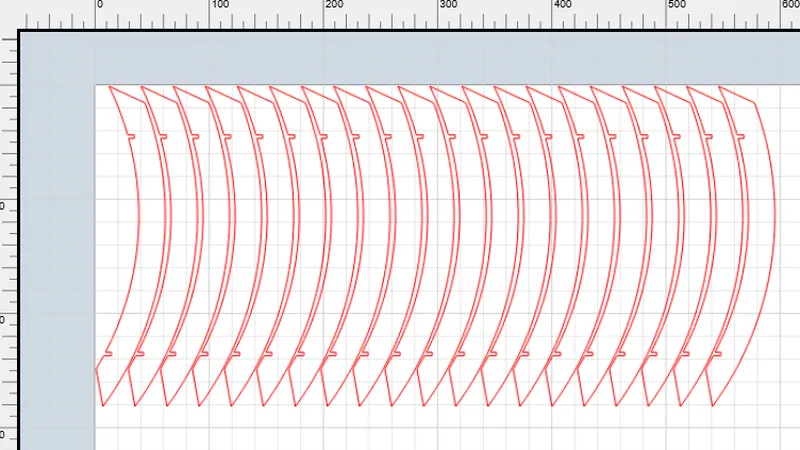

Die 20 Lamellen sind so nebeneinander angeordnet, damit sie auf die 60x30cm Platte passen.

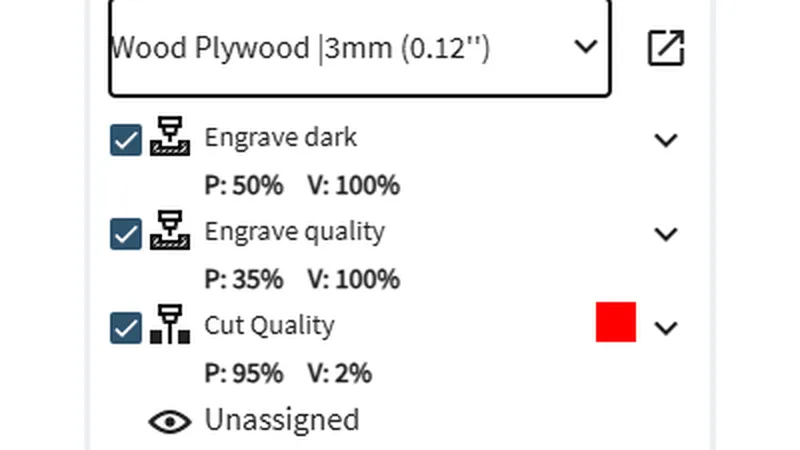

Die entsprechenden Lasereinstellungen sind aus der Materialdatenbank von Trotec zu entnehmen.

Die Plattenstärke muss 3mm betragen.

Wenn du eigenes oder fremdes Material mitbringst, mache unbedingt vorher Schneidtests um die Einstellungen zu prüfen. So bekommst du ein sauberes Ergebnis!

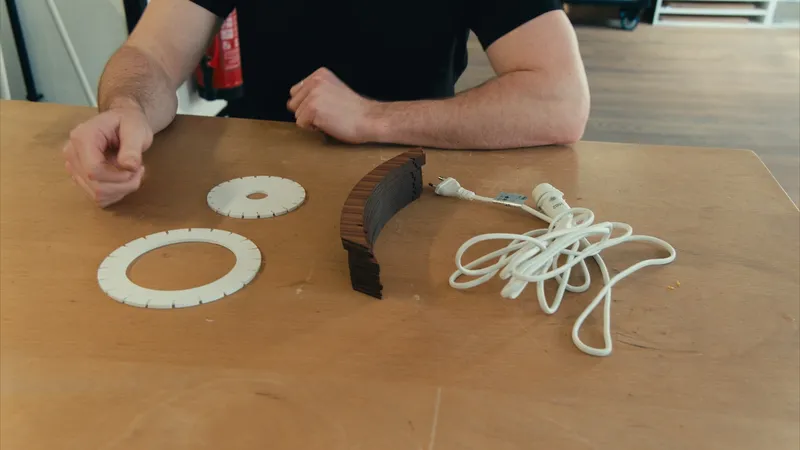

Zusammenbau

Zusammenbau

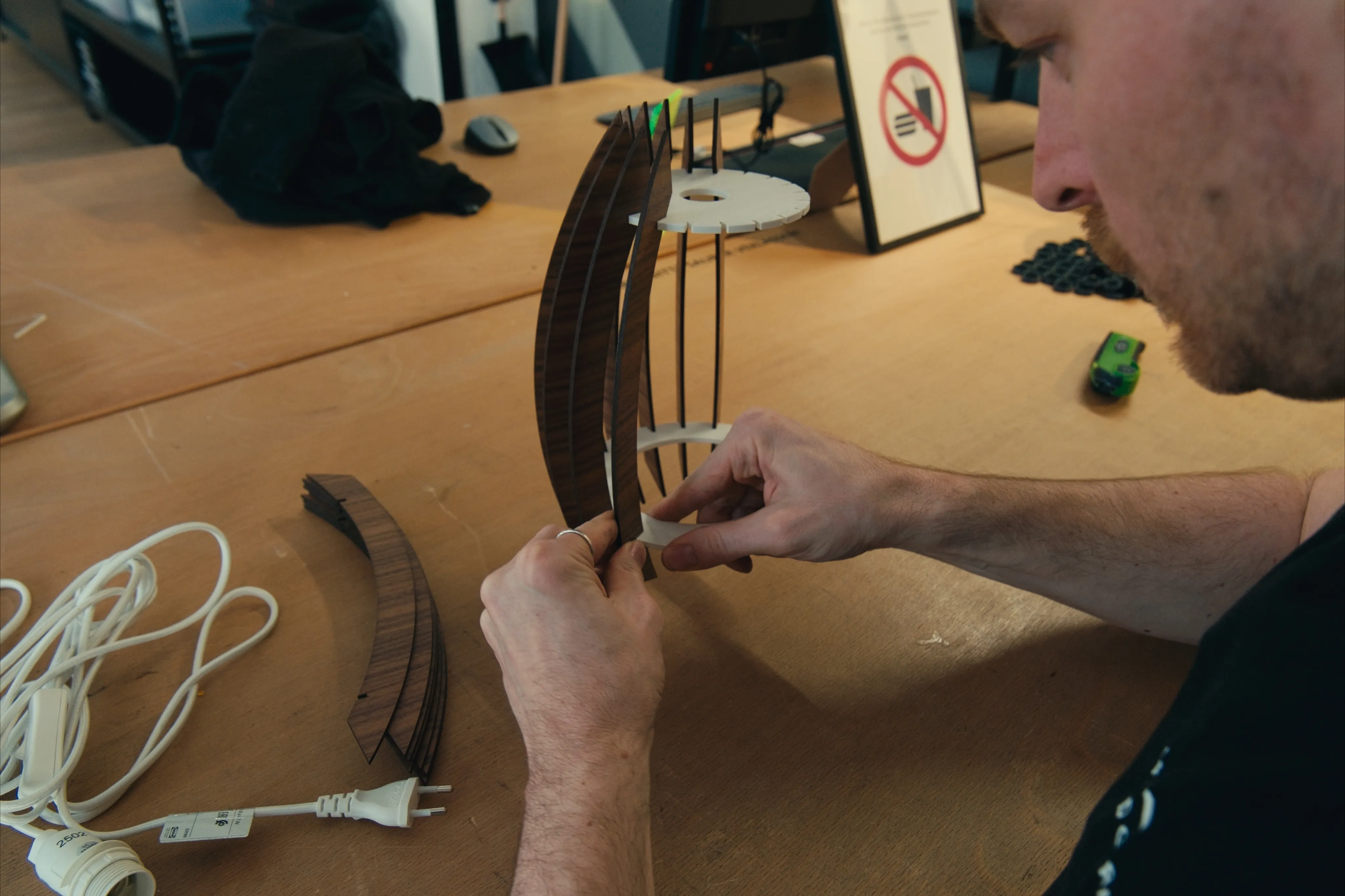

  • Stecke die ersten 3 Lamellen in die Schlitze des Deckels. Die Schlitze/Nuten des Deckels sollen nach oben zeigen.

  • Befestige die 3 Lamellen auch am Boden. So ist deine Lampe stabil.

  • Befestige die restlichen 17 Lamellen an Deckel und Boden.

Falls die Lamellen zu locker sind, einen Tropfen Superkleber in die Nut schmieren.

Einsetzen der Fassung

  • Drehe die Mutter der Lampenfassung heraus.

  • Die Lampenfassung durch das Loch am Deckel und den Tischbeinen (optional) durchstecken und die Mutter innen gegen den Deckel schrauben.

  • Drehe ein E14 Leuchtmittel mit maximal 7 W in die Fassung

  • Schließe deine selbst gemachte Lampe an und schon geht dir ein Licht auf.
